电动法兰硬密封蝶阀D943H

更新时间:电动法兰硬密封蝶阀D943H

已被浏览:

详细介绍

产品特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

主要技术参数

公称通经DN(mm)

50~2000

公称药理PN(MPa)

0.6

1.0

1.6

2.5

密封试验(MPa)

0.66

1.1

1.76

2.75

强度试验(MPa)

0.9

1.5

2.4

3.75

适用温度

碳钢:-29℃~425℃ 不锈钢:-40℃~650℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-2008标准

驱动方式

蜗轮传动、电动、气动、液动

主要零部件材料

零件名称

材料

阀体

WCB、合金钢、不锈钢、QT4500

蝶板

WCB、合金钢、不锈钢、QT4500

阀轴

2Cr13不锈钢、合金钢

密封圈

不锈钢圈

填料

柔性石墨

采用标准

制造标准

JB/T 8527-97

法兰标准

GB9113-2000

结构长度标准

GB12221-89

检验标准

GB/T 13927-2008

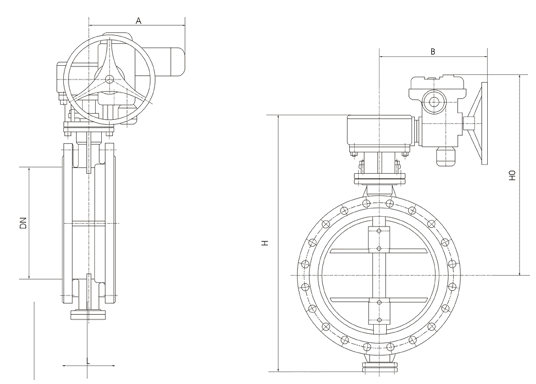

公称通经(DN)

主要尺寸

法兰尺寸和螺栓规格

1.0MPa

1.6MPa

2.5MPa

L

H1

H

D

D1

n-Фd

D

D1

n-Фd

D

D1

n-Фd

50

108

530

112

165

125

48

165

125

48

165

125

48

65

112

530

115

185

145

48

185

145

48

185

145

88

80

114

565

120

200

160

48

200

160

88

200

160

88

100

127

600

138

220

180

88

220

180

88

235

190

8-22

125

140

640

164

250

210

88

250

210

88

270

220

8-26

150

140

705

175

285

240

8-22

285

240

8-22

300

250

8-26

200

152

775

200

340

295

8-22

340

295

12-22

360

310

12-26

250

165

945

243

395

350

12-22

405

355

12-26

425

370

12-30

300

178

1070

250

445

400

12-22

460

410

12-26

485

430

16-30

350

190

1140

280

505

460

16-22

520

470

12-26

555

490

16-33

400

216

1210

305

565

515

16-26

580

525

16-26

620

550

16-36

450

222

1335

350

615

565

20-26

640

585

16-30

670

600

20-36

500

229

1415

380

670

620

20-26

715

650

20-30

730

660

20-36

600

267

1605

445

780

725

20-30

840

770

20-33

845

770

20-39

700

292

1844

480

895

840

24-30

910

840

24-36

960

875

24-42

800

318

2040

530

1015

950

24-33

1025

950

24-39

1085

990

24-48

900

330

2255

580

1115

1050

28-33

1125

1050

28-39

1185

1090

28-48

1000

410

2380

650

1230

1160

28-36

1255

1170

28-42

1320

1210

28-56

1200

470

2640

760

1455

1380

32-39

1485

1390

32-48

1530

1420

32-56

1400

530

2886

850

1675

1590

36-42

1685

1590

36-48

1755

1640

36-62

1600

600

3156

1030

1915

1820

40-48

1930

1820

40-56

1975

1860

40-62

1800

670

3421

1230

2115

2020

44-48

2130

2020

44-56

2195

2070

44-70

2000

760

3685

1350

2325

2230

48-48

2345

2230

48-62

2425

2300

48-70
