美标闸阀Z40H-150LB

更新时间:美标闸阀Z40H-150LB

已被浏览:

详细介绍

产品特征
公称压力:150~600Lb
适用温度范围:≤200℃~≤350℃
适用介质:硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

主要零件材质


零件名称

CF8

CF3

CF8M

CF3M

阀体/阀盖

CF8

CF3

CF8M

CF3M

闸板

CF8

CF3

CF8M

CF3M

阀杆

F304

F304L

F316

F316L

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

垫片

PTFE+304

PTFE+304L

PTFE+316

PTFE+316L

压盖

CF8

CF3

CF8M

CF3M

填料压环

304

304L

316

316L

螺栓

A193-B8

A193-B8

A193-B8M

A193-B8M

螺母

A194-8M

A194-8M

A194-8M

A194-8M

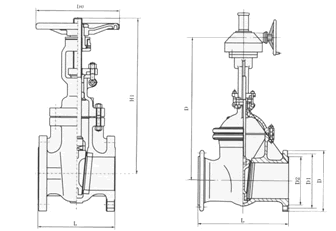

主要连接尺寸

型号

规格

尺寸(mm)

inch

DN

L

D

D1

D2

b

z-Φd

H

D0

Z41W-150Lb

1/2"

15

108

89

60.5

35

12

4-Φ15

155

120

3/4"

20

117

98

70

43

12

4-Φ15

160

120

1"

25

127

108

79.5

51

12

4-Φ15

200

140

11/4"

32

140

117

89

64

13

4-Φ15

245

160

11/2"

40

165

127

98.5

73

15

4-Φ15

285

180

2"

50

178

152

120.5

92

16

4-Φ19

315

200

21/2"

65

190

178

139.5

105

18

4-Φ19

375

220

3"

80

203

190

152.5

127

19

4-Φ19

400

240

4"

100

229

229

190.5

157

24

8-Φ19

460

280

5"

125

254

254

216

186

24

8-Φ22

540

300

6"

150

267

279

241.5

216

26

8-Φ22

620

320

8"

200

292

343

298.5

270

29

8-Φ22

800

400

10"

250

330

406

362

324

31

12-Φ25

850

450

12"

300

356

483

432

381

32

12-Φ25

1000

500

14"

350

381

533

476

413

35

12-Φ29

1300

600

16"

400

406

597

540

470

37

16-Φ29

1400

600

18"

450

432

635

578

533

40

16-Φ32

1600

650

20"

500

457

698

635

584

43

20-Φ32

1850

650

24"

600

508

813

749.5

692

48

20-Φ35

2200

700
