手动单夹式刀型闸阀PZ43H/Y-16P

更新时间:手动单夹式刀型闸阀PZ43H/Y-16P

已被浏览:

详细介绍

应用规范
1、设计制造按GB12235-59
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

主要零件材质

零件名称

阀体/阀盖

阀瓣

阀杆

阀杆螺母

填料

垫片

材料

CF8

F304

F304

QAL-4

PRFE

PRFE

铜合金

F304

F304

QAL-4

PRFE

PRFE

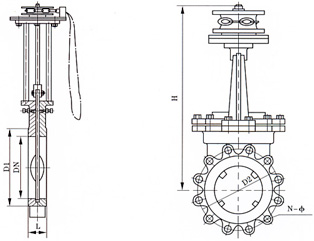

1.6MPa主要连接尺寸及重量


尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

W

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

449

663

750

1170




2.5MPa主要连接尺寸及重量


尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

W

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

449

663

750

1170




4.0MPa主要连接尺寸及重量


尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

L

mm

130

150

160

180

200

230

290

310

350

400

480

600

650

750

850

950

H

mm

200

243

253

280

312

321

325

355

415

460

510

700

975

1115

1250

1380

W

mm

120

140

160

160

200

200

240

240

280

320

360

560

600

700

800

900

重量

kg

5

6.5

7

13.5

16

32

45

60

80

107

134

268

491

705

850

1234
