BYSCZ插板阀

更新时间:BYSCZ插板阀

已被浏览:

详细介绍

产品特点
本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。汽动装置可安装空气过滤器、电磁阀、感应器,如安装以上驱动装置,汽动装置应在合同中注明。

主要零件材料及连接尺寸


零件名称

材料

零件名称

材料

阀体

1CF18Ni9TiCF8M
  CF8  CF3M
  CF3  WCB

阀杆

1CF18Ni9Ti

阀座密封圈

橡胶或PTFE

支架

不锈钢

阀体间密封垫片

橡胶或PTFE

填料压盖

不锈钢

阀体

1CF13Ni9TiCF3M
  CF8  CF8M
  CF3  2CF13

填料

石墨或PTFE

阀体装配螺栓

B7

填料压盖螺栓

B7


注:橡胶牌号取决于介质性质和适用温度。阀板材质牌号取决于介质性质。

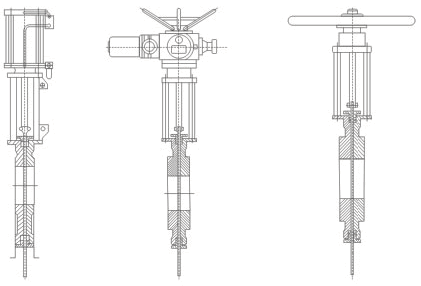

主要外形及连接尺寸






DN

L

Φ1

H

H2

N-M

汽缸直径(mm)

PN0.6

PN1.0

50

40


125

397

51

4-M16

50

65

40


145

418

67

4-M16

65

80

50


160

579

82

4-M16

80

100

50


180

612

102

8-M16

100

125

50


210

710

127

8-M16

125

150

60


240

816

152

8-M20

150

200

60


295

990

202

8-M20

200

250

70


350

1106

253

12-M20

250

300

70

70

400

1264

303

12-M20

300

350

80

80

460

1575

353

16-M20

350

400

80

80

515

1562

402

16-M22

400

450

90

90

565

1750

452

20-M22

450

500

90

90

620

1994

502

20-M22

500

600

100

100

725

2040

603

20-M27

600


壳体试验和密封试验

1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。

3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不作此项试验。

4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

5、插板阀清洁度要求按JB/T7748的规定。

6、静压寿命试验。

7、插板阀静压寿命试验次数按规定,其他技术要求按JB/Z 234的规定。


静压寿命实验次数

金属密封

DN≤150mm

1200次

DN≥200-400mm

1000次

DN≤450mm

800次

非金属密封

DN≤150mm

1400次

DN≤200-400mm

1200次

DN≤450mm

1000次


注:1、金属密封指密封副材料是金属-金属。2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
