HD7Q41X型全液控止回蝶阀

更新时间:HD7Q41X型全液控止回蝶阀

已被浏览:

详细介绍

产品概述
本蝶阀适用于介质为水的泵出口管路上,作为闭路并和止回阀,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统。

用途
本蝶阀适用于介质为水的泵出口管路上,用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤,以保护管路系统,其功能事以一阀代两阀(传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀)

特点
1、HD7Q41X型全液控止回蝶阀控制部分采用了全液控形式,以蓄能器取化了重锤部分,减小了能量损耗,传动机构得到简化,占具空间笑,与  一般型蝶阀相近。安装方便 ,即课左、右卧式安装,也可以立式安装。

2、该阀装在泵后,可代替闸阀(蝶阀)和止回阀两台阀门。且流阻系数小,大口径蝶阀流阻系数只比闸阀略高。因此,该类阀门为节能产品。

3、HD7Q41X型阀关闭时,可以根据管道系统的特性或用户要求调整快、慢关段的时间和切换角度,从而达到消除或减小水锤,保护系统作用。

4、如所有行程开关都采用电感式接近开关,移除液压站,防护等级可达IP67。

主要技术参数


公称通经(mm)

1400-2400

1200-2400

500-2400

500-2400

500600

公称压力(MPa)

0.25

0.6

1.0

1.6

2.5

     试验压力

强度试验

0.375

0.9

1.5

2.4

3.75

密封试验

0.275

0.66

1.1

1.76

2.75

适用介质

适用温度(℃)

≤80℃

介质流速

3m/s


主要零部件材料


零件名称

材料

阀体、蝶板

灰铸铁、球墨铸铁、碳素钢

阀轴

不锈钢

密封圈

不锈钢、NBR

填料

NBR


执行标准


 制造标准

JB/TB527-97、GB/T 12238-89

法兰标准

GB/T 17241。6998、GB2555-2556-81

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

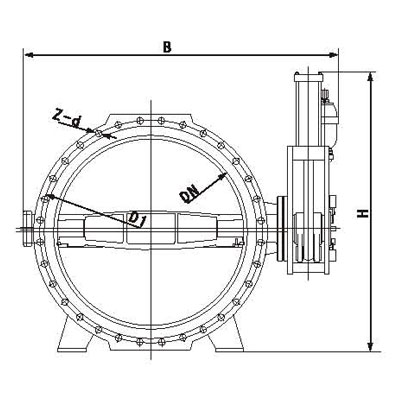

HD7Q41X-6/10/16全液控止回阀蝶阀主要外形连接尺寸


DN

PN

D

D1

B

L

A

B

H

500

1.0

670

620

43

229

720

1650

1360

600

1.0

780

725

48

267

720

1730

1390

700

1.0

895

840

54

392

720

1800

1445

800

1.0

1015

950

58

318

720

1870

1485

900

1.0

1115

1050

61

330

720

2070

1865

1000

1.0

1230

1160

67

410

755

2165

1930

1200

1.0

1455

1380

65

470

905

2265

2030

1400

1.0

1675

1590

68

530

905

2665

2270

1200

0.6

1405

1340

65

470

755

2365

2025

1400

0.6

1630

1560

68

530

755

2665

2270

1600

0.6/0.25

1830

1760

68

600

905

2940

2380

1800

0.6/0.25

2045

1970

70

670

905

3325

2470

2000

0.25

2265

2180

54

760

905

3660

2370

2200

0.25

2475

2390

60

840

1123

4325

2940

2400

0.25

2685

2600

62

910

1123

4530

3000
