气动通风蝶阀TD641W

更新时间:气动通风蝶阀TD641W

已被浏览:

详细介绍

产品概述
气动通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

主要参数

公称压力(MPa)

0.05MPa

介质温度

-30℃~-350℃

强度试验

0.1MPa

适用介质

冷热风、烟气

介质流速

25m/s

泄漏率

3%



主要零件材料


零件名称

阀体

阀板

阀轴

材料

碳钢

碳钢

碳钢、不锈钢

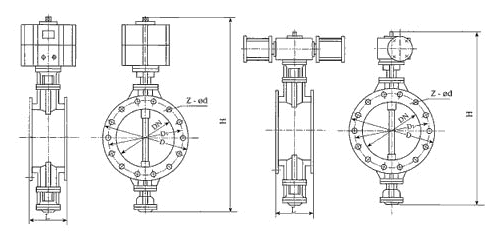

TD641W气动通风蝶阀主要外形连接尺寸 单位:mm


DN

D

D1

L

L1

L2

 n-Фd

b

300

405

370

120

716

220

82

10

350

455

420

140

786

240

84

10

400

505

470

140

924

270

128

10

450

570

530

160

999

295

128

10

500

620

580

160

1079

325

128

10

600

720

680

180

1140

380

168

12

700

820

780

180

1240

430

168

12

800

920

880

200

1350

490

168

12

900

1040

990

200

1450

540

168

14

1000

1140

1090

220

1550

590

208

14

1100

1240

1190

220

1800

640

208

14

1200

1340

1290

240

1900

690

208

14

1300

1440

1390

240

2020

760

208

16

1400

1540

1490

260

2120

810

248

16

1500

1640

1590

260

2220

860

248

16

1600

1740

1690

280

2390

980

248

16

1700

1840

1790

280

2590

1030

28-22

16

1800

1940

1890

300

2709

1096

28-22

16

1900

2040

1990

300

2826

1146

32-22

16

2000

2150

2090

320

2926

1196

32-26

16

2200

2360

2300

340

3126

1296

36-26

16

2400

2560

2500

360

3326

1396

36-26

18

2600

2760

2700

380

3526

1496

40-26

18

2800

2960

2900

400

3726

1596

40-26

18

3000

3190

3110

400

4098

1698

44-30

18

3200

3390

3310

440

4338

1798

44-30

20

3400

3590

3510

440

4578

1898

48-30

20

3600

3790

3710

480

4780

1998

48-30

20

3800

4000

3910

480

5000

2098

52-30

22

4000

4210

4120

520

5200

2210

52-30

22
