对夹式电动软密封蝶阀D971X-16

更新时间:对夹式电动软密封蝶阀D971X-16

已被浏览:

详细介绍

产品特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。

主要结束参数


公称通经DN(mm)

50~2000

50~1600

公称药理PN(MPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动


主要零部件材料


零件名称

材料

阀体

WCB、QT4500、HT200、HT250

蝶板

WCB、QT4500、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨


执行标准


制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

D971X-16 2.gif

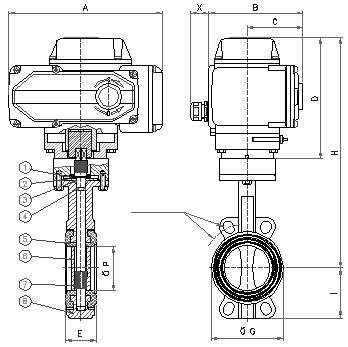

D971X-6/10/16对夹式电动软密封蝶阀主要外形连接尺寸 单位:mm


DN

L

H

HO

A

B

0.6MPa

1.0MPa

1.6MPa

DO

n-Фd

DO

n-Фd

DO

n-Фd

50

43

63

438

125

125

110

44

125

48

125

48

65

46

70

453

125

125

130

44

145

48

145

48

80

46

83

478

125

125

150

48

160

88

160

88

100

52

105

519

125

125

170

48

180

88

180

88

125

56

115

713

325

245

200

88

210

88

210

88

150

56

137

749

325

245

225

88

240

8-22

240

8-22

200

60

164

843

325

245

280

88

295

8-22

295

8-22

250

68

206

947

363

313

335

128

350

12-22

355

12-26

300

78

230

1013

363

313

395

12-22

400

12-22

410

12-26

350

78

248

1046

363

313

445

12-22

460

16-22

470

16-26

400

102

289

1135

363

313

495

16-22

515

16-26

525

16-30

450

114

320

1328

465

439

550

16-22

565

20-26

585

20-30

500

127

343

1226

546

481

600

20-22

620

20-26

650

20-33

600

154

413

1394

546

556

705

20-26

725

20-30

770

20-36

700

165

478

1534

546

556

810

24-26

840

24-30

840

24-36

800

190

525

1159

546

556

920

24-30

950

24-33

950

24-39

900

203

585

1748

617

706

1020

24-30

1050

28-33

1050

38-39

1000

216

640

1805

632

706

1120

28-30

1160

28-36

1170

28-42

1200

254

755

2035

632

706

1340

32-33

1380

32-39

1390

32-48
