ZMAW气动薄膜调节蝶阀

更新时间:ZMAW气动薄膜调节蝶阀

已被浏览:

详细介绍

ZMAW气动薄膜调节蝶阀

产品概述
ZMAW气动薄膜调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点,特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。本系列产品有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm,泄漏量等级有Ⅱ级和Ⅵ级,流量特性为近似等百分比。气动切换成手动时,使用侧装手轮机构方法:拔出定位销,向上扳动手柄、蜗轮与蜗杆啮合,压入定位销,旋转手轮即可改变流通截面。手动切换成气动时,由相扳动手柄即可。

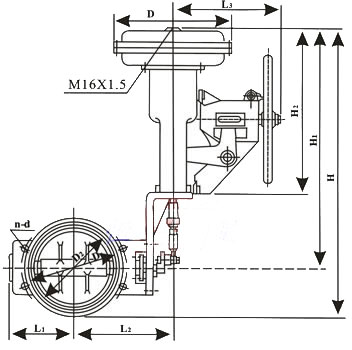

结构特点
阀 体:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 板:碳钢、1Cr18Ni9Ti
长 轴:1Cr18Ni9Ti
阀 座:碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承:青铜、不锈钢堆焊司钛合金
填 料:聚四氟乙烯、柔性石墨
阀 盖:碳钢


主要技术参数

公称通径 mm

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

额定流量系数Kv

85

220

340

530

770

1360

2130

3060

4160

5450

6900

8500

12200

16600

21700

27540

34000

公称压力 MPa

0.6

额定转角 °

70

信号压力 KPa

20~100

流量特性

近似等百分比

介质温度 ℃

-20~200(常温) ; -40~450(中温) ; -40~600(高温)

接管法兰

按JB78-59对夹式法兰连接

信号连接螺孔

M16×1.5

配用执行机构

薄膜式

ZMA-2

ZMA-3

ZMA-4

ZMA-5


活塞式


ZSC-45

阀体材质

ZG230-450;1Cr18Ni9; ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti

可配附件

手轮、定位器、空气过滤减压器等。
