42X双口快速排气阀

更新时间:42X双口快速排气阀

已被浏览:

详细介绍

用途及主要性能规范

本阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
⑴注:D>350mm管路请选单口排气阀(QB10)。
⑵安装双口排气阀,底下一定要安装一只保护阀门、球阀(Q41F6),以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动,请在合同上注明法兰连接尺寸。

本排气阀适用水、热水、最高温度100℃的管道上,使管道内的气体全部排出。

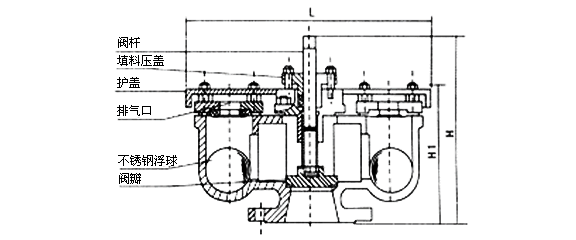

主要零配件

1

2

3

4

5

6

7

8

9

10

阀体

密封垫

阀 瓣

开槽锥端定位螺钉

阀杆

空心球

阀盖

垫片

填料

排气口垫片


11

12

13

14

15

16

17

18

19

排气端盖

螺母

护盖

螺母

专用螺柱

双头螺柱

填料压盖

螺母

双头螺柱
